DB307S/DB306S/DB305S/DB304S，ASEMI贴片整流桥，40W手机快充适配器适用整流桥DB307S

  • 型 号DB307S

    品 牌ASEMI

    封 装DBS-4

    特 性贴片桥堆

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Material    		 芯片个数
    Number
    3A 50~1000V GPP硅芯片 4
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number
    1.1V 80A 74MIL 4
    漏电流
    （lr）    		 操作温度
    Temperature    		 恢复时间
    （Trr）    		 包装方式
    Package
    5uA -55~+150℃ >>500na 5K/盒；1500/盘

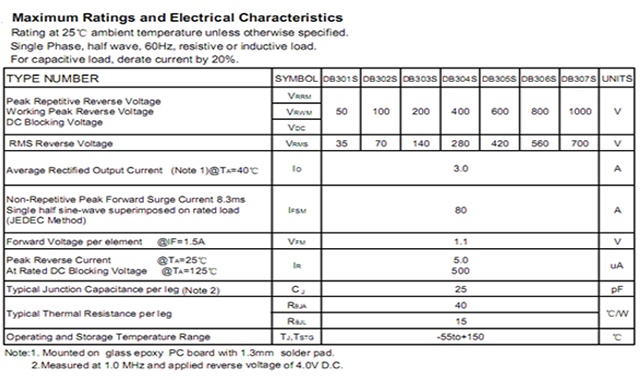

    参数详解 / Product parameters

    2规格书

    产品细节 / detail

  • 3 6小图1 DB307S

          整流桥堆DB307S，电性参数：3A，1000V

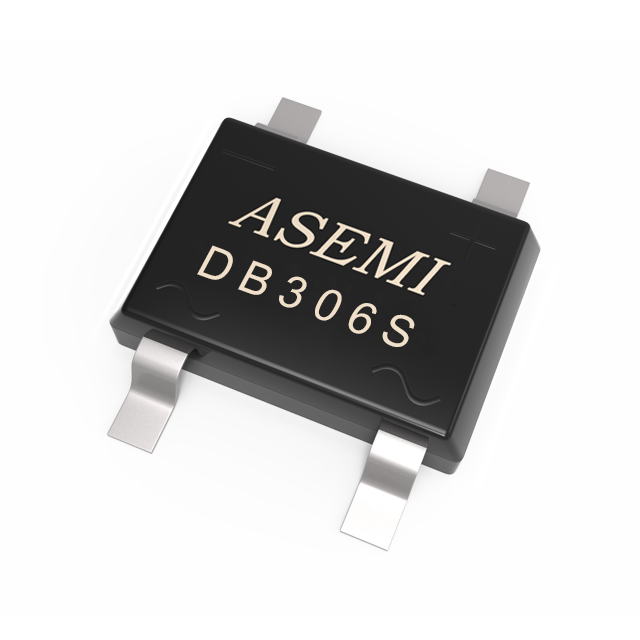

  • 3 6小图2 DB306S

    镭射激光打标，不易褪色；黑胶采用环氧树脂材料，绝缘性好

  • 3 6小图3 DB305S

    框架引脚，采用无氧铜材料，导电性能好

  • 3 6小图4

    5000/盒，可回收重复利用

  • 3 6小图5

    5K/箱，采用5层瓦楞纸箱，防潮袋及4道紧固带保护

  • 3 6小图6

    1500/盘，内盒采用牛皮纸盒，可回收利用

    • 产品详解 / desvription

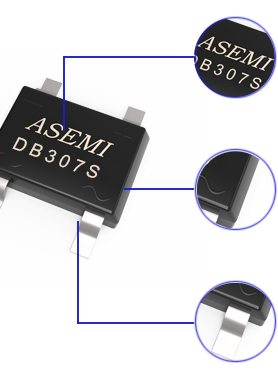

    4详解图1

    激光印字

  • 镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
  • 生产效率高，订单交期快，解决货期长，生产低效率问题

    • 塑料外壳封装

  • 采用环氧树脂材料性烧注成型
  • 阻燃性能好，耐高温，上机不易裂

    • 无氧铜引脚

  • 无氧铜材料，镀锡层，防氧化易焊接
  • 导电性好，工作发热小
  • “ASEMI”品牌的LOGO
  • A = advanced（先进的）
  • SEMI = semiconductor （半导体）
  • “+”号代表正极
  • “-”号代表负极
  • “~”号代表交流极

    • 产品解析

  • 【DB307S】代表本产品的完整型号
  • 【DB-S】代表本品为贴片封装
  • 【3】代表其平均最大正向电流为3A
  • 【07】代表其最大反向耐压为1000V

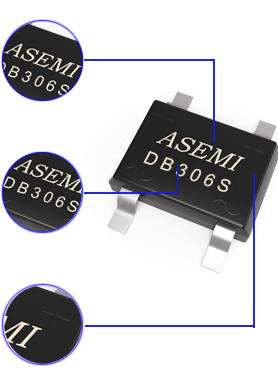

    • 4详解图2

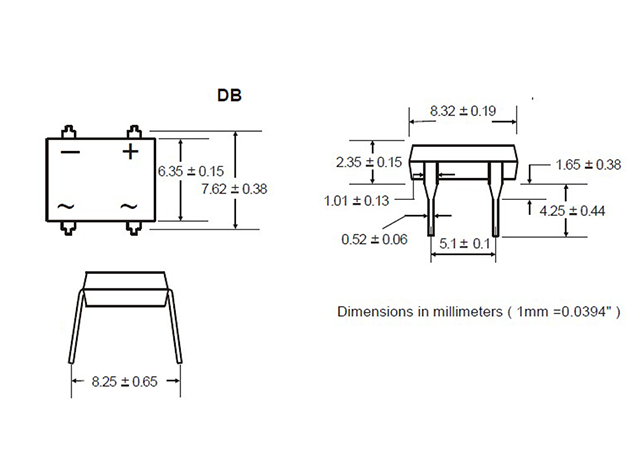

    产品尺寸 / size

    5尺寸图

  • 本体长度：6.35mm

    引脚长度：4.25mm

    本体宽度：8.32mm

    引脚宽度：0.52mm

    本体高度：2.35mm

    总长度：7.62mm

    脚间距：5.1mm

    • 台湾工艺 / process

  • 产品持续稳定

    采用GPP波峰芯片，产品持续稳定

  • 产品数量准确

    严格的外检包装程序，保证产品数量准确，包装物破损

  • 注塑成型

    自动化设备支持注塑成型

  • 完善人际交互

    采用GPP波峰芯片，产品持续稳定

  • 经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    • 产品PK / product

    芯片 打标方式 引脚 测试设备

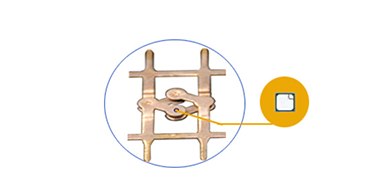

    6 PK1
    ASEMI采用74MIL芯片，参数一致性，均流均压，输出稳定
    采用56MIL芯片，
    工作发热严重，容易炸机炸裂，造成品质不良等问题


    6 PK2

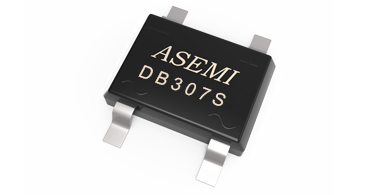

    6 PK1 DB307S
    ASEMI采用激光镭射打标方式，耐洗板水腐蚀不易掉色

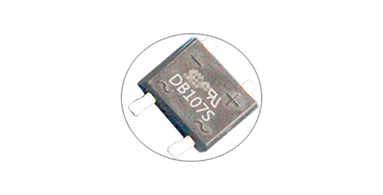

    油墨丝印，容易掉字，污染电路板，存在恶意翻新，贴牌等不良隐患
    6 PK打2
    6 PK2 DB306S
    ASEMI采用无氧铜材料，导电性好，镀锡层，保存简单，防氧化易焊接
    用普通铜框架材料或铁质引脚，易造成引脚氧化，不上机虚焊脱焊，阻抗大

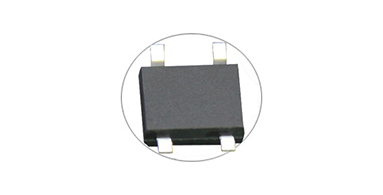

    6 PK22
    设备好
    ASEMI工厂采用健鼎与冠魁一体设备，同时检测18项关键电性数据
    普通生产测试设备，检测功能单一，导致参数一致控制不准确
    设备差

    应用领域 / application

    7应用领域
