又被DB157刷爆了朋友圈,ASEMI火速来揭开它的工作原理!!

返回列表来源:ASEMI 作者:ASEMI-NEYA 发布日期:2011.12.31 浏览:-
摘要:ASEMI整流桥DB157的工作原理是将4颗整流二极管芯片通过桥式连接的方式组合在一起,电路每半周各两只二极管轮流工作...

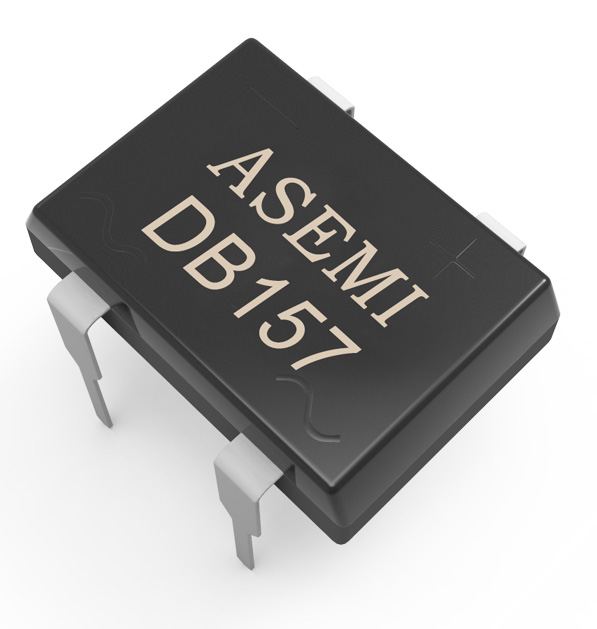

DB157是近期很火爆的一款整流桥,据说已经刷爆了朋友圈!那么这款整流桥DB157 的工作原理是怎样的呢??ASEMI 工程师为你全程爆料!!


整流桥DB157的工作原理是将4颗整流二极管芯片通过桥式连接的方式组合在一起,电路每半周各两只二极管轮流工作,使得负载电路都能获得稳定的电能可以长效工作。整流桥属于全波整流的一种但是比简单全波整流更稳定更方便,也能有效电路反接的情况,ASEMI桥堆12年行业的桥堆品牌商。

又被DB157刷爆了朋友圈,ASEMI火速来揭开它的工作原理!!.1

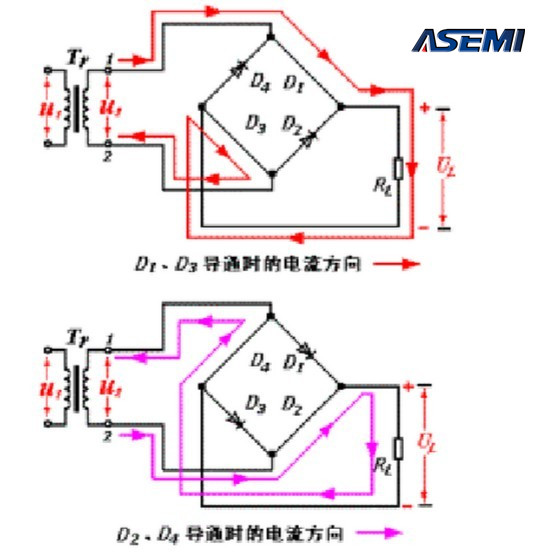

整流桥DB157工作原理如图:在u2的正半周,D1、D3导通,D2、D4截止,电流由TR次级上端经D1→ RL →D3回到TR 次级下端,在负载RL上得到一半波整流电压在u2的负半周,D1、D3截止,D2、D4导通,电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端,在负载RL 上得到另一半波整流电压。

又被DB157刷爆了朋友圈,ASEMI火速来揭开它的工作原理!!.2

这样就在负载RL上得到一个与全波整流相同的电压波形,其电流的计算与全波整流相同,即UL = 0.9U2IL = 0.9U2/RL流过每个二极管的平均电流为ID = IL/2 = 0.45 U2/RL。
