该如何辨别共阴二极管与共阳二极管?

返回列表来源:ASEMI 作者: 发布日期:2024.06.07 浏览:-
摘要:该如何辨别共阴二极管与共阳二极管?


微信图片_20240607152142

该如何辨别共阴二极管与共阳二极管呢?ASEMI工程师给大家分享三步快速简单辨别法:

1、看产品型号命名

2、看产品丝印极性符号

3、用万能表测量共用脚极性法

我们都知道在二极管中,有共阴二极管和共阳二极管的区别,他们的体积大小、封装上都基本一致,那么我们怎么去区分呢?

ASEMI工程师带大家从外观丝印到内部电性测量,逐步区分这两类二极管~

微信图片_20240607152142


微信图片_20240607152142

第一步,让我们二极管的产品型号命名来区分共阴二极管还是共阳二极管:

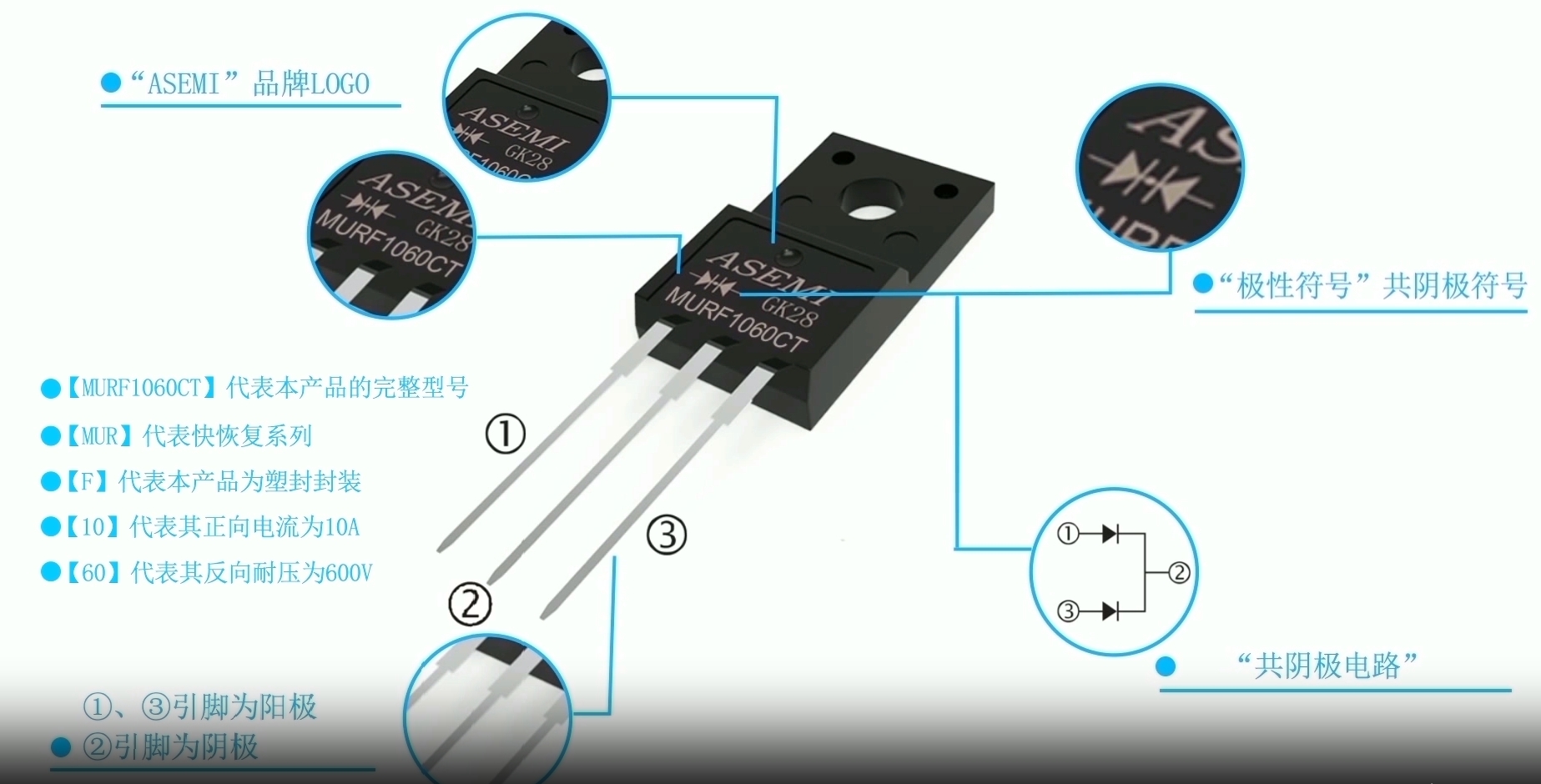

① MURF1060CT共阴二极管详解:

ASEMI:品牌的logo

MURF1060CT:产品的完整型号

MUR:代表是快恢复系列

F:代表本产品是塑封封装

10:代表正向电流为10A

60:代表其反向耐压为600V

CT:一般代表共阴二极管的尾缀

其中,二极管的1、3脚为阳极,2脚为阴极


0

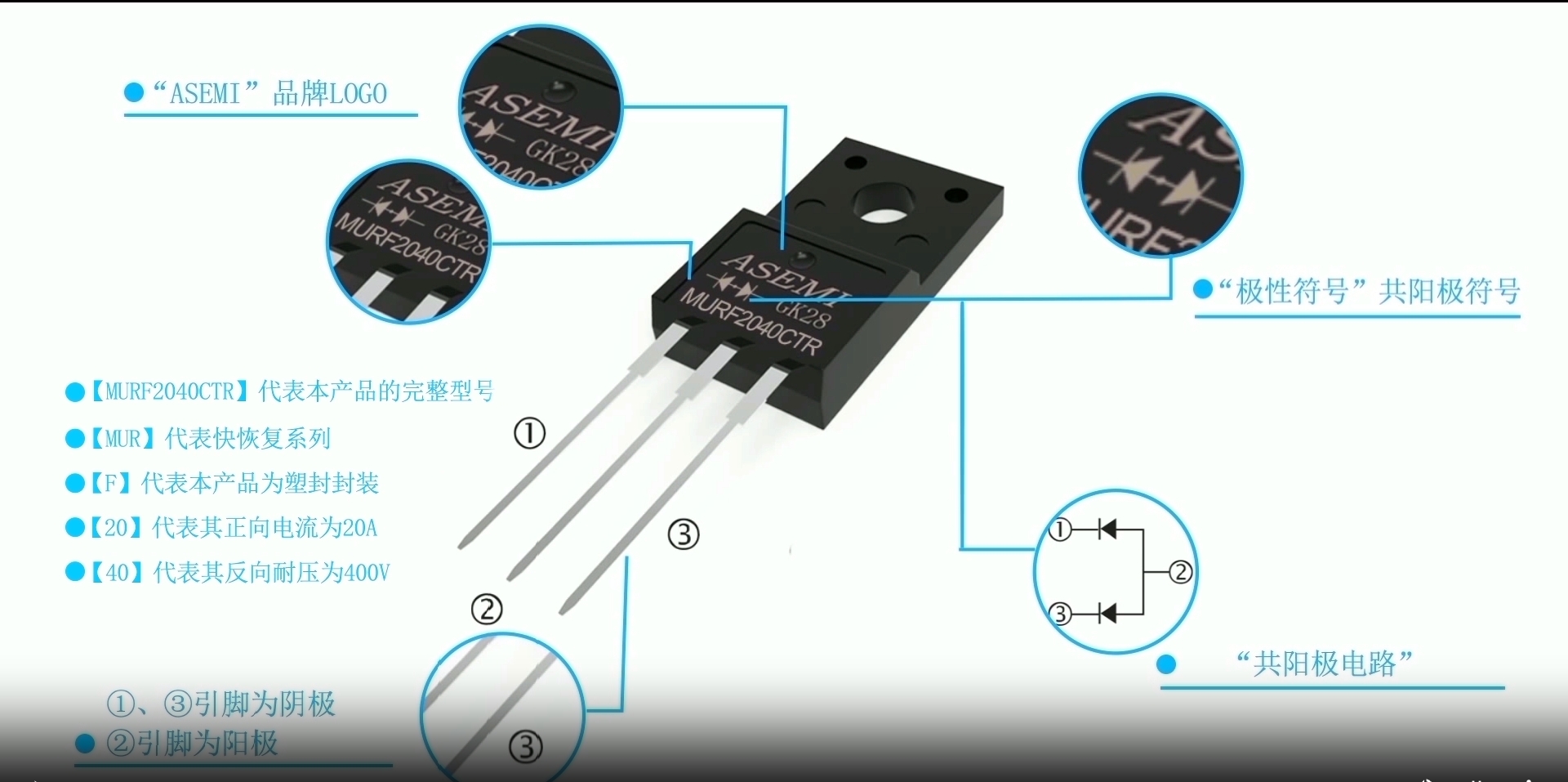

② MURF2040CTR共阳二极管详解:

ASEMI:品牌的logo

MURF2040CTR:产品的完成型号

MUR:代表是快恢复系列

F:代表本产品是塑封封装

20:代表正向电流为20A

40:代表其反向耐压为400V

CTR:代表共阳二极管的尾缀

其中,1、3脚为阴极,2脚为阳极。

1


微信图片_20240607152142


微信图片_20240607152142

第二步:让我们从“极性符号”“极性电路”的图标上来快速区分,是共阴二极管还是共阳二极管。

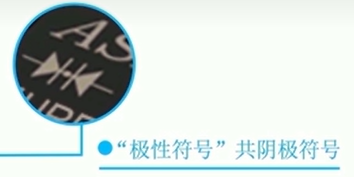

①在MURF1060CT这个产品中,二极管符号的箭头都指向中间,表示中间为共阴极。即在电路图中,1、3脚的电路箭头指向2脚,这就表示2脚为共阴极。


微信图片_20240607152047

4

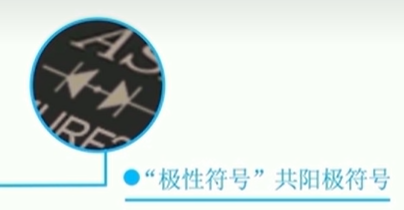

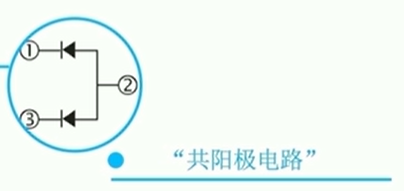

②在MURF2040CTR这个产品中,二极管符号的箭头都指向外侧,表示该二极管为共阳极极。即在极性电路图中,2脚电路箭头分别指向1、3脚,这就表示2脚为共阳极。


微信图片_20240607152053

4



微信图片_20240607152142


微信图片_20240607152142

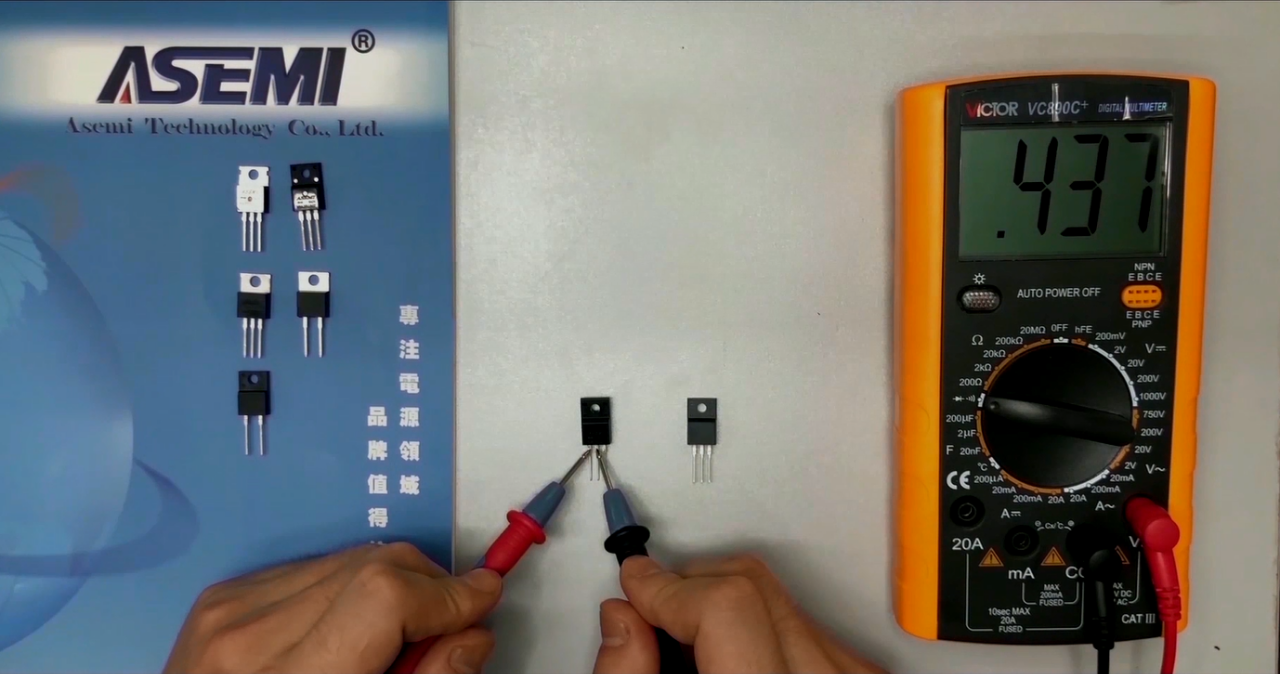

第三步,除了通过产品丝印快速区分外,我们还可以通过万用表测量对产品电性的测量,来区分二极管是共阴还是共阳二极管~

①将万用表打到二极管档位,固定红表笔接二极管的输出1脚,用黑笔接二极管的输出2脚,会出现:

如是共阴极二极管,此时万用表显示通过电流量,二极管内部处于导通状态;

如是共阳极二极管,此时万用表显示读数为无穷大,二极管处于截止状态。

②调换两只表笔的位置,重复上述操作:

如是共阴极二极管,此时二极管内部应处于截止,万用表显示无穷大;

如是共阳极二极管,此时二极管内部应处于导通状态。

5

③固定红表笔接二极管的输出3脚,用黑笔接二极管的输出2脚,

如是共阴极二极管,此时万用表显示通过电流量,二极管内部处于导通状态;

如是共阳极二极管,此时万用表显示读数为无穷大,二极管处于截止状态。

④反接表笔,重复上述操作,此时显示读数为无穷大,二极管处于截如是共阴极二极管,此时二极管内部应处于截止,万用表显示无穷大;

如是共阳极二极管,此时二极管内部应处于导通状态。

最后,根据上述测定,结合二极管具有单向导通反向截止的特点,我们可以判断测定的二极管为共阴/共阳二极管。
