型 号GBJ810
品 牌ASEMI
封 装GBJ-4
特 性薄体扁桥

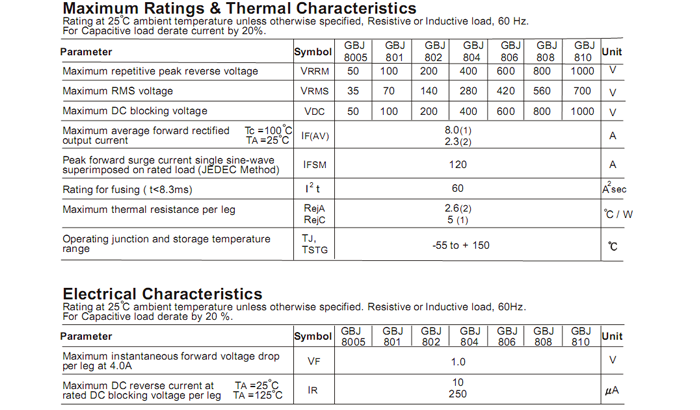

| 正向电流 （lo） |
反向耐压 VRRM |
芯片材质 Chip Material |
芯片个数 Chip Number |
漏电流 （lr） |
操作温度 Temperature |
|---|---|---|---|---|---|
| 8A | 50V~1000V | 光阻GPP | 4 | >10UA | -50℃~150℃ |
| 正向电压 （VF） |
浪涌电流 IFSM |
芯片尺寸 Chip Size |
引线数量 Lead Number |
恢复时间 （Trr） |
包装方式 Package |
| 1.05V | 200A | 95MIL | 4 | >2000NS | 250/盒；2500/箱 |
●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况
●采用镭射激光打标，不易褪色防止翻新；环氧塑脂塑封稳定性好
●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好
●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用
●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接
推荐产品/ Recommended products
-
PL51WT020-S16/B24，ADC型/低功耗高性能2.4G RF收发SOC芯片，银行级安全加密MCU，PL51WT020
-
MBR10100FCT,MBR1060FCT/1045FCT/1040FCT，ASEMI肖特基二极管，品质高标准高压肖特基二极管
-
KBL406，ASEMI整流桥，内置4颗84MIL，适配高端电源、电脑适配器等高品质产品 KBL406
-
QL5010，ASEMI整流桥，适配机电电气设备，工业电磁灶，焊机，变频器等设备用大功率整流桥QL5010，参数一致 均流性高
-
MBR60100PT,MBR6060PT,MBR6045PT，ASEMI肖特基二极管，大电流肖特基适配变频器、充电箱等大功率设备
视频解说/ VIDEO
产品参数详解/ PRODUCT PARAMETERS
视频内容详解:
ASEMI品牌GBJ806，系列产品GBJ806、GBJ808、GBJ810。本产品采用波峰GPP芯片，参数离散性一致，质量高稳定性和可靠性。 原装正品，欢迎咨询 取样测试。采购GBJ806，全国服务热线：400-9929-667。
视频内容详解:
ASEMI品牌GBJ810，系列产品GBJ806、GBJ808、GBJ810。本产品采用波峰GPP芯片，参数离散性一致，质量高稳定性和可靠性。 原装正品，欢迎咨询 取样测试。采购GBJ810，全国服务热线：400-9929-667。
产品细节/ DETAIL
采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降
镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好
框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化

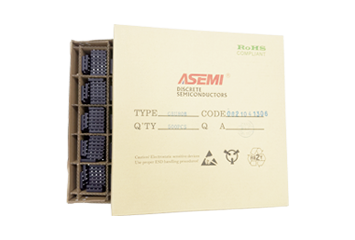

独立小包装，防止物料积压碰撞刮花，产品信息标注明确

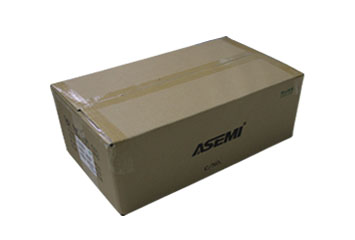

5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用

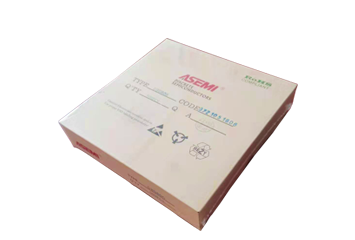

3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接

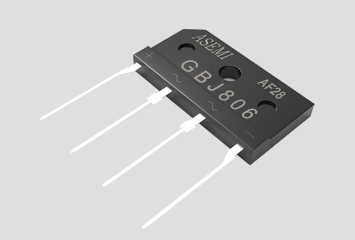

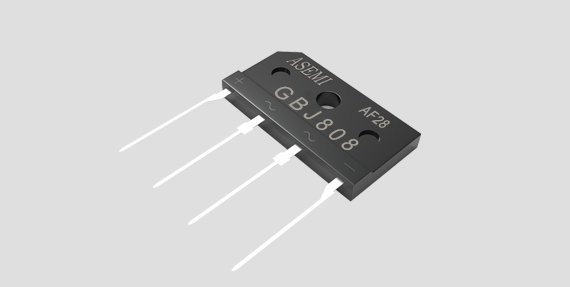

产品详解/ DESCRIPTION

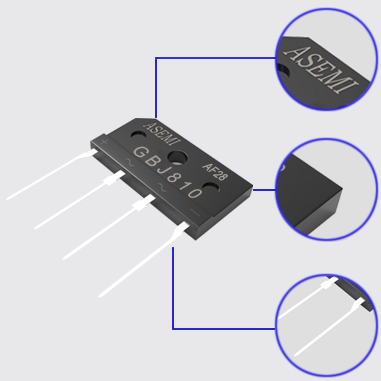

激光印字 / GREEN LASER PRINTER
●镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
●生产效率高，订单交期快，解决货期长，生产低效率问题
外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性注塑成型，边角无毛刺
●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂
引脚 / OXYGEN-FREE COPPER PINS
●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接
●内阻小导电性好，承受大电流冲击发热小

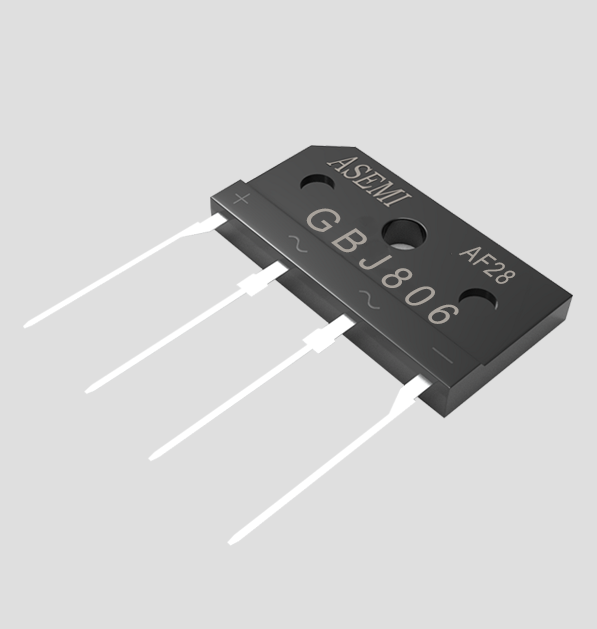

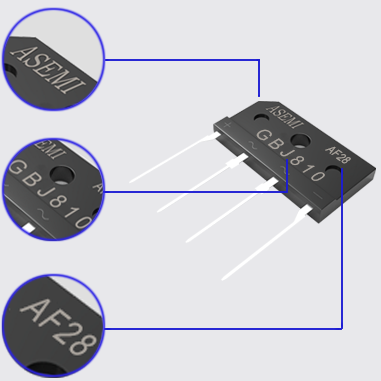

●“ASEMI”品牌的LOGO
●A = advanced（先进）
●SEMI = semiconductor （半导体）
●【AF28】表示产品批号
●【AF】A表示生产年份，F表示生产月份
●【 28 】表示生产批次
型号解析 / Model analysis
●【GBJ810 】代表本产品的完整型号
●【GBJ】为本产品的封装方式
●【8】代表其正向电流为8A
●【10】代表其反向耐压为1000V
产品尺寸/ SIZE
长度 ：
25mm高度 ：
32.5mm脚长度 ：
17.5mm定位孔高度 ：
11.5mm
本体厚度：
4.6mm引脚间距：
7.5mm引脚厚度：
0.71mm台湾工艺/ PROCESS
产品
持续稳定
产品持续稳定
采用GPP玻封芯片，产品持续稳定
产品
数量准确
产品数量准确
严格的外检包装程序，产品数量准确，包装无破损
注塑
一步成型
注塑一步成型
自动化设备支持注塑一步成型
经过
6道质检
经过6道质检
检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性
完善
人际交互
完善人际交互
分筋，切割，分离，完善的人际交互流程

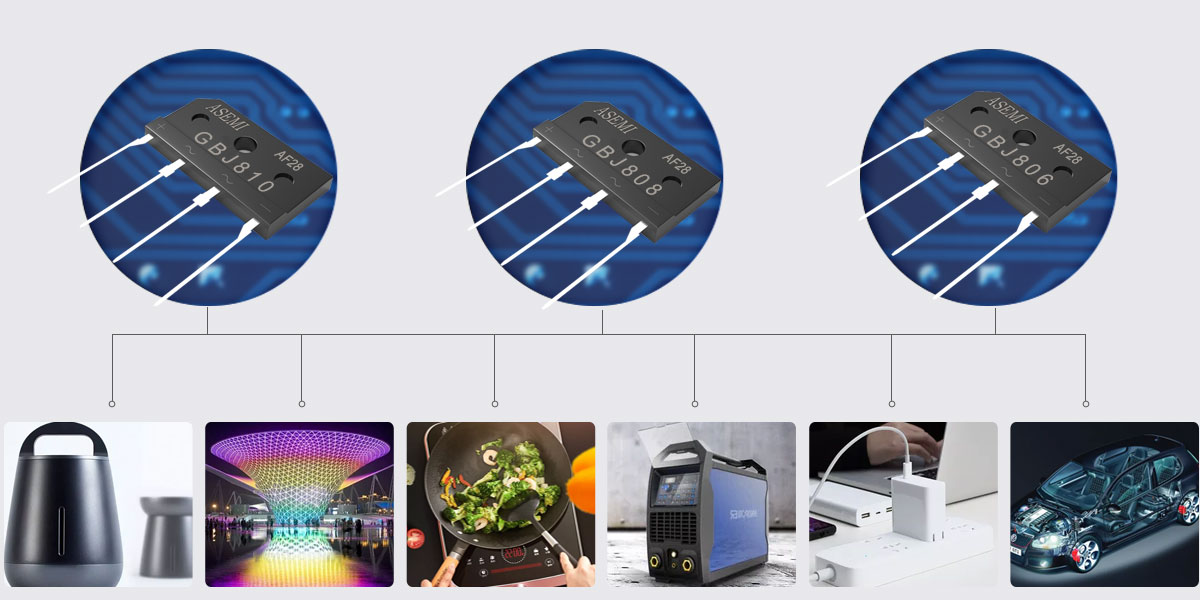

应用领域/ APPLICATION
正向电流
8A反向耐压
50V~1000V浪涌电流
200A漏电流
>10UA操作温度
-50℃~150℃
合作伙伴/ PARTNER
联系我们/ CONTACT US
台湾ASEMI品牌GBJ810,GBJ808,GBJ806,GBJ804,GBJ802, ASEMI整流桥
GBJ810的电性参数：最大正向平均电流8A；最大反向峰值电压1000V
GBJ810的包装方式：250/盒，2.5K/箱
整流桥被广泛适用于：电源、充电器、适配器、LED灯饰、大小家电、民用及工业设备等产品中使用
