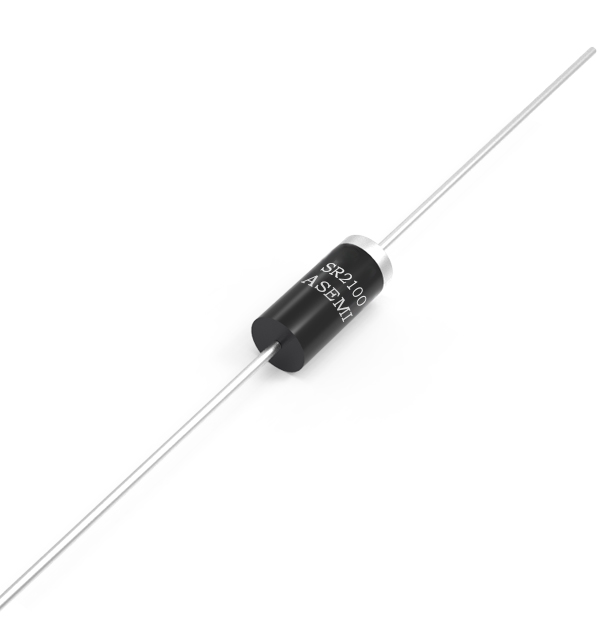

SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装
SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装
SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装
SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装
SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装 SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装 SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装 SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装
SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装

  • 型 号SR2100

    品 牌ASEMI

    封 装DO-15

    特 性小电流、肖特基管

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Chip Material    		 芯片个数
    Chip Number    		 漏电流
    （lr）    		 操作温度
    Temperature
    2A 20V~200V GPP 硅芯片 1 5uA -40~+150℃
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number    		 恢复时间
    （Trr）    		 包装方式
    Package
    0.55V~0.95v 60A 45mil 2 5ns 3000/盒

    ●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况

    ●采用丝印打标，不易褪色防止翻新；环氧塑脂塑封稳定性好

    ●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好

    ●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用

    ●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接

    采购热线：

    400-9929-667

    预览PDF 立即采购

    推荐产品/ Recommended products

    视频解说/ VIDEO

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌MB6S，系列产品MDB06S、B6S，环保进口芯片，出口品质，供应MB6F，全国服务热线：400-9929-667，本产品采用玻峰GPP芯片，参数离散性一致，品质高稳定性和可靠性。欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌MB6S，系列产品MDB06S、B6S，环保进口芯片，出口品质，供应MB6F，全国服务热线：400-9929-667，本产品采用玻峰GPP芯片，参数离散性一致，品质高稳定性和可靠性。欢迎咨询 取样测试。

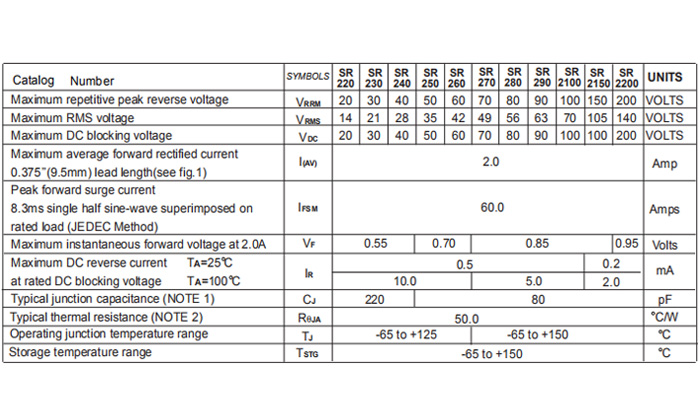

    SR2100-规格书

    产品细节/ DETAIL

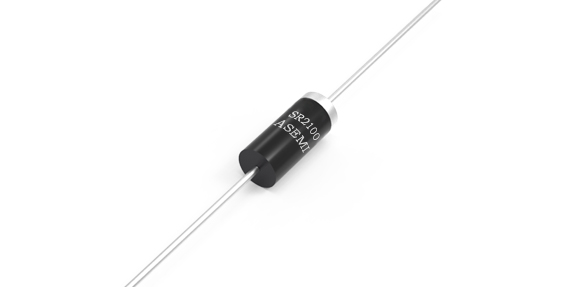

    SR2100小图-1

    采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降

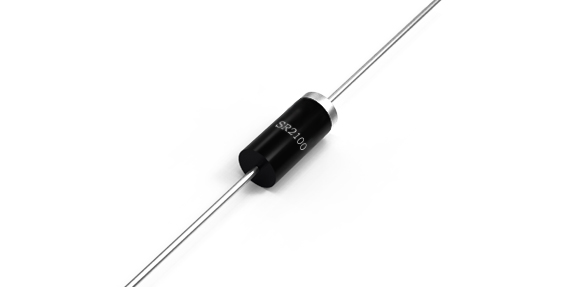

    SR2100小图-2

    打标，不易褪色；环氧树脂塑封，绝缘稳定性好

    1N5399小图-3

    框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化

    ASEMI DO 6小图 11

    独立小包装，防止物料积压碰撞刮花，产品信息标注明确

    2W10

    5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用

    ASEMI DO 6小图 10

    3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接

    产品详解/ DESVRIPTION

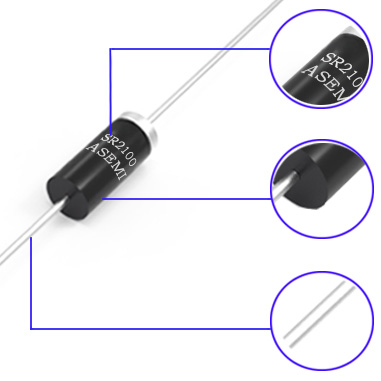

    SR2100 详解-1

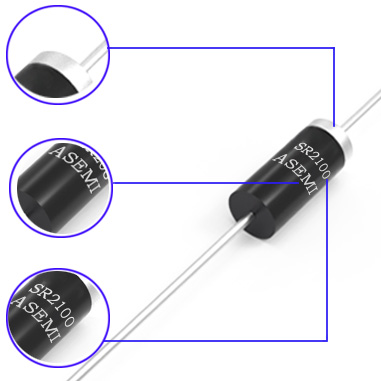

    SR2100 详解-2
    印字 / GREEN PRINTER

    ●打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题

    ●生产效率高，订单交期快，解决货期长，生产低效率问题

    外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性注塑成型，边角无毛刺

    ●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂

    引脚 /  OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接

    ●内阻小导电性好，承受大电流冲击发热小

    ●ASEMI 品牌LOGO

    ●A = advanced（先进的）

    ●SEMI = semiconductor （半导体）

    ●【无色环端代表电流从正极输入】

    ●【有色环端代表电流从负极流出】

    ●【极性符合标识】


    型号解析/Model analysis

    ●【SR2100】代表本产品的完整型号

    ●【    】本品默认封装方式DO-15

    ●【 2  】代表其正向电流为2A

    ●【 100】代表其反向耐压为100V

    ●【 SR  】代表其肖特基二极管

    产品尺寸/ SIZE

    1N5399 尺寸图-1

  • 总长度 ：

    58.4mm

  • 宽度 ：

    3.6mm

  • 脚长度 ：

    25.4mm

  • 本体长度 ：

    7.6mm
    • 1N5399 尺寸图-2

  • 本体厚度：

    3.6mm

  • 引脚直径：

    0.90mm

  • 引脚厚度：

    0.90mm

    • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用GPP玻封芯片，产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序，产品数量准确，包装无破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋，切割，分离，完善的人际交互流程

    产品PK/ PRODUCT PK

    芯片 打标方式 引脚 测试设备
    ASEMI DO PK 10 ASEMI DO PK 11

    ASEMI采用45MIL; 玻封GPP芯片，参数一致性好，输出稳定

    某些采用40MIL; 长时间工作发热严重，容易炸机等品质不良

    SR2100 PK-1 SR2100 PK-2

    ASEMI采用丝印打标方式，耐洗板水的腐蚀，丝印不易掉色

    普通油墨丝印容易掉字，污染电路板，存在恶意翻新，贴牌等不良隐患

    SR2100 PK-3 1N5399 PK-4

    ASEMI采用无氧铜材料，导电性好，镀锡层，保存简单，防氧化易焊接

    用普通铜框架材料或铁质引脚，易造成引脚氧化，不上机虚焊脱焊，阻抗大

    精密设备Z-5 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁专用设备，同时检测18项关键电性数据

    普通生产设备精度低，电性参数检测不严格，质量参差不齐一致性差

    应用领域/ APPLICATION

    SR2100 应用领域

  • 正向电流

    2A

  • 反向耐压

    20V~200V

  • 浪涌电流

    60A

  • 漏电流

    5uA

  • 操作温度

    -40~+150℃
